대기오염방지시설
분진처리시설
복합처리 집진시설
(Cyclone - Bag Complex System Dust Collector)
원리 및 구조
개요
싸이클론과 관성충돌 및 백필터의 제진원리를 일체화하여 하나의 공간 내에서 원심력, 관성력에 의한 충돌 및 차단 작용 및 백필터에 의한 집진으로 넓은 입경 분포의 함진가스를 입경 크기별로 큰 입자부터 순차적으로 제진 할 수 있기 때문에 동일한 처리용량의 기존 집진기에 비해 집진 성능을 크게 향상시킬 수 있는 시설.
특징
  • 조대입자 및 미세입자 동시에 처리가능
  • 여러 가지 형태의 분진포집이 가능
  • 압력손실의 상승 속도가 완만하여 고농도의 분진도 처리가능
  • 다양한 범위로 처리용량 적용이 가능
  • 대용량 가스의 처리가 가능
  • 여과포의 수명 연장가능
  • 집진기 화재 방지 가능
적용분야
시멘트공장, 금속가공공장, 식품공장, 요업, 고무/약품 제조공장, 섬유/화학공장, 곡물/사료공장, 제철/제강, 주물공장, 공장소각로 후단설비, 보일러용 분진, 목재 및 지분공장, 시멘트 및 돌 제련공장, 소각로 후단설비 방지시설의 전처리, 큰 입자분진의 전처리, 기타 산업현장의 분진제거

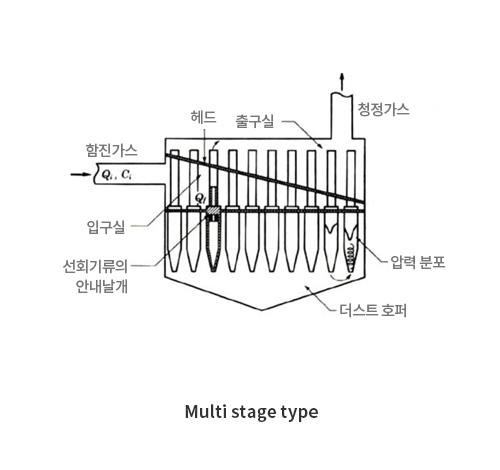

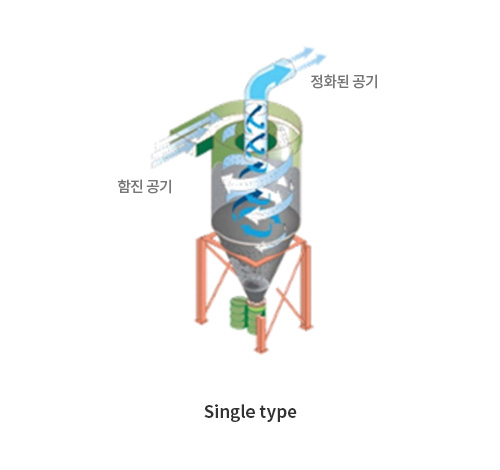

원심력집진시설
(Cyclone Dust Collector)
원리
개요
입자가 굵고 비중이 있는 분진 발생원으로부터 발생된 함진가스 내 분진에 선회운동을 주어 입자에 작용하는 관성력과 원심력에 의하여 입자를 가스로부터 분리하여 분진을 침강, 포집하는 시설.
특징
  • 구조가 간단하고 튼튼하며, 설치비와 유지비가 적음
  • 사용범위가 넓고, 먼지량이 많아도 처리가 가능
  • 분리한계 입경이 큰 편(3㎛ 이상)이고, 미세입자의 집진율이 낮음
  • 전처리 집진장치로 활용가능
  • 고온가스의 처리가 가능하고 압력손실이 적음
  • 습한 분진은 취급이 곤란
적용분야
보일러용 분진, 목재 및 지분공장, 시멘트 및 돌 제련공장, 소각로 후단설비 방지시설의 전처리, 큰입자분진의 전처리

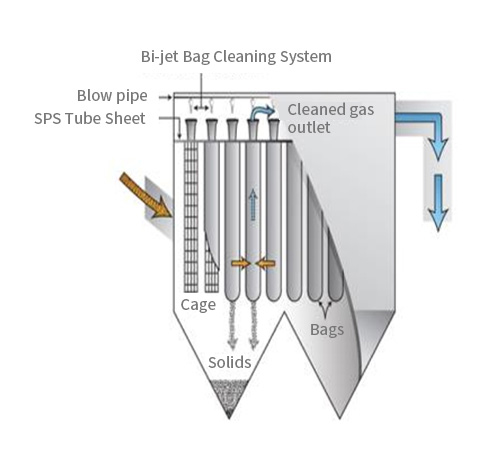

여과집진시설
(Bag Filter Dust Collector)
원리 및 구조
개요
배기가스로부터 먼지 입자를 분리하는 방법 중 가장 광범위하게 사용되는 장치로써 관성충돌, 접촉, 확산의 원리로써 각종 DUST가 함유된 배출가스를 나란히 설치된 여러 개의 여과재(Filter)에 통과시키면서 분진을 제거하고, 여과포의 선정은 함진가스의 특성과 온도 등을 고려하여 재질을 선정해야 함. 포집 된 분진을 순간적인 압축공기 또는 기계적 반복 탈진 시켜서 안정된 연속운전이 가능하게 하는 시설.
특징
  • 미세한 입자에 대한 집진효율이 높음
  • 여러 가지 형태의 분진포집가능
  • 압력손실의 상승 속도가 완만하여 고농도의 분진도 처리가능
  • 설계 및 설치가 용이
  • 다양한 범위로 처리용량 적용이 가능
  • 대용량 가스의 처리가 가능
  • 여과포는 높은 온도의 부식성, 화학물질에 손상가능
적용분야
시멘트공장, 금속가공공장, 식품공장, 요업, 고무/약품 제조공장, 섬유/화학공장, 곡물/사료공장, 제철/제강, 주물공장, 공장소각로 후단설비, 기타 산업현장의 분진제거
